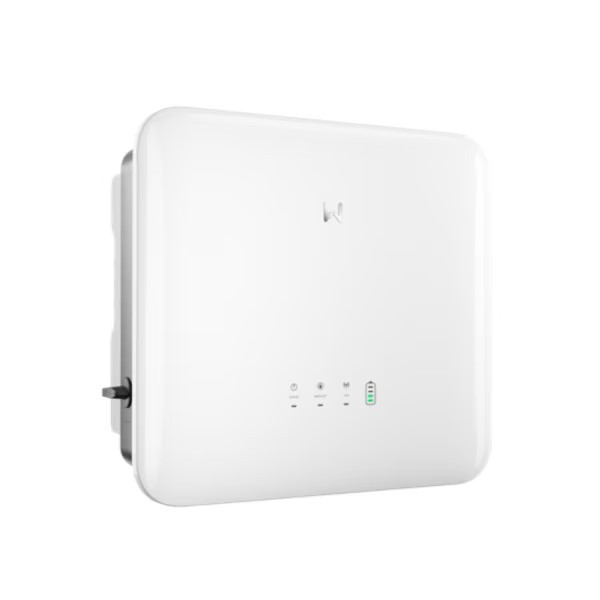

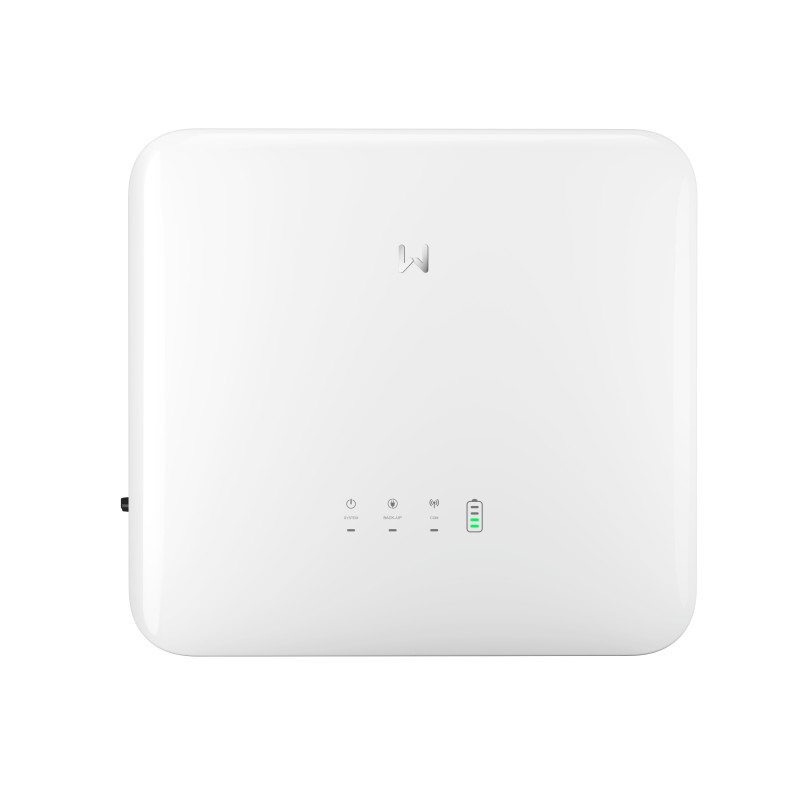

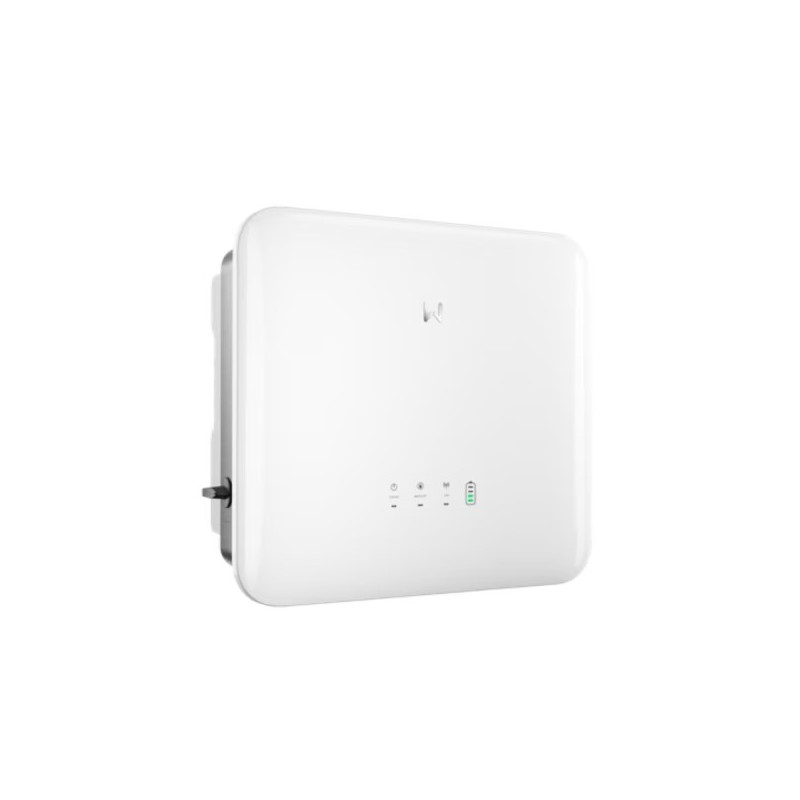

Goodwe GW10K-ET-20 - AFCI | 3x MPPT
GoodWe GW10K-ET-20 + funkcia AFCI je trojfázový hybridný fotovoltický menič s vysokou účinnosťou, troma MPPT trackermi a podporou batériového úložiska. Zabezpečuje zálohovanie energie, rýchle prepínanie UPS a flexibilnú správu domácej energie.
GoodWe GW10K-ET-20 G2 je trojfázový vysokonapäťový hybridný striedač druhej generácie s výkonom 10 000 VA navrhnutý pre náročné rezidenčné a malé komerčné inštalácie. Disponuje tromi nezávislými MPPT (Maximum Power Point Tracker) vstupmi, čo zabezpečuje výbornú flexibilitu návrhu FV systému, napr. pri orientáciách na viaceré strany strechy.
Striedač podporuje vysokonapäťové lítiové batérie (180–720 V) s kontinuálnym nabíjacím/vybíjacím prúdom až 40 A, a jeho efektivita dosahuje až 98,2 %. Integrovaná AFCI technológia (Arc Fault Circuit Interrupter) poskytuje detekciu elektrických oblúkov a zvýšenú požiarno-bezpečnostnú ochranu.
Striedač podporuje režim UPS (<10 ms prepínanie), paralelné zapojenie až štyroch jednotiek, ochranu SPD typu II (DC/AC), IP66 krytie vhodné pre vonkajšiu montáž a pasívne chladenie bez ventilátora.
Technické parametre:
- AC výkon: nominálne 10 000 VA (10 kW), maximálne do 15 kVA backup výstup
- MPPT: 3 nezávislé trackery, max. 16 A na každý
- DC vstupné napätie: 150–1 000 V (max. 950 V), nom. 620 V
- Batéria: lítium, vstup 150–720 V, 40 A nabíjanie/vybitie
- Účinnosť: max. 98,2 %, európska 97,5 %
- Ochrany: AFCI 3.0, SPD II, izolácia PV, ochrana proti preťaženiu, kratším, spätná polarita, anti-islanding
- Krytie: IP66, rozmery 496×460×221 mm, hmotnosť 25 kg
- Komunikácia: Wi‑Fi, Ethernet/LAN, RS485, CAN, Bluetooth (4G optional), LED indikácia a aplikácia SolarGo/SEMS
Výhody:
- Tri MPPT pre maximálnu flexibilitu návrhu FV elektrárne
- AFCI pre vyššiu bezpečnosť proti oblúkovým požiarom
- Schopnost UPS zálohovania a paralelného zapojenia až 4 jednotek
- Vysoký výkon, účinnosť a podpora vysokonapäťových batérií
- Pasívne chladenie a robustná ochrana IP66 pre vonkajšie prostredie
GoodWe GW10K‑ET‑20 G2 je špičkové riešenie pre domácnosti alebo firmy, ktoré hľadajú spoľahlivý, bezpečný a výkonný hybridný systém s akcentom na flexibilitu a energetickú nezávislosť.
Striedač je akceptovaný programom Zelená domácnostiam.
| Maximálny vstupný výkon FV (Wp) | 15000 |
|---|---|
| Maximálne vstupné DC napätie | 1000 |
| Rozsah pracovného napätia MPPT | 200V - 850V |
| Štartovacie napätie (V) | 180 |
| Rozsah MPPT pri plnom zaťažení (V) | 460-850 |
| Menovité DC vstupné napätie (V) | 620 |
| Max. vstupný DC prúd | 16/16/16 |
| Maximálny skratový prúd (A) | 21,2/21,2/21,2 |
| Počet MPPT regulátorov | 3 |
| Vstupné parametre z FV | Popis |
| Počet stringov na MPPT | 1/1/1 |
| AC výstupné parametre | Popis |
| Menovitý výstupný výkon do rozvodnej siete (VA) | 10000 |
| Maximálny zdanlivý výstupný výkon do rozvodnej siete (VA) | 11000 |
| Maximálny zdánlivý príkon v rozvodnej sieti (VA) | 15000 |
| Menovité výstupné napätie (V) | 400/380, 3L/N/PE |
| Menovitá výstupná frekvencia (Hz) | 50/60 |
| Maximálny prúdový výstup AC do rozvodnej siete (A) | 16,5 |
| Maximálny príkon AC prúdu z rozvodnej siete Grid (A) | 22,7 |
| Účinník | od 0,8 kapacitný do 0,8 induktívny |
| Výstup THDi | menej ako 3% |
| Účinnosť | Popis |
| Maximálna účinnosť | 98,3% |
| Maximálna účinnosť zaťaženia batérie | 97,5% |
| Európska účinnosť | 97,0% |
| Všeobecné informácie | Popis |
| Rozmedzie pracovných teplôt | 36-65 °C |
| Relatívna vlhkosť | 0-95% |
| Nadmorská výška (m) | menej ako 4000 |
| Chladenie | pasívne |
| Hluk (dB) | menej ako 30 |
| Komunikácia s BMS | RS485, CAN |
| Komunikácia s meračom | RS485 |
| Komunikácia s EMS | RS485(izolovaná) |
| Komunikácia s portálom | Wi-Fi |
| Užívateľské rozhranie | Obrazovka a aplikácia |
| Váha (kg) | 25 |
| Rozmery (š,v,h mm) | 415x516x160 |
| Inštalácia | držiak na stenu |
| Stupeň ochrany | IP65 |
| Spotreba v pohotovostnom režime (W) | menej ako 15 |
| Topológia | bez transformátora |
| AC výstupné parametre (Back-up výstup) | Popis |
| Max. zdanlivý výstupný výkon (VA) | 10000 |
| Špičkový zdanlivý výkon (VA) | 16500, 60sec |
| Max. výstupný prúd (A) | 16,5 |
| Menovité výstupné napätie ( V ) | 400/380 |
| Menovitá výstupná frekvencia ( Hz ) | 50/60 |
| Výstup THDv (Lineárne zaťaženie) | menej ako 3% |
| Špecifikácia batérie | Popis |
| Typ batérie | Li-Ion |
| Rozsah napätia batérie (V) | 180-550 |
| Maximálny nabíjací prúd (A) | 25 |
| Maximálny vybíjací prúd (A) | 25 |
| Nabíjací systém pre Li-Ion batérie | Auto-adaptačný s BMS |
